Na posledním školení aplikace Autodesk Inventor jsme řešili v rámci vytváření plechových dílů problém, jak přidat do kusovníku hodnoty z rozvinu plechové součásti. Protože shodou okolností mě za tímto účelem oslovili i další uživatelé, rozhodl jsem se dnes s vámi o toto téma podělit.

Aplikace Autodesk Inventor mimo jiné počítá i s vlastnostmi rozvinu plechu, jako je jeho délka, šířka a plocha. Pokud je chcete mít zobrazovány v kusovníku, je potřeba nejdříve nadefinovat tyto hodnoty jako uživatelské parametry plechové součásti.

Definice vlastností hodnot rozvinu

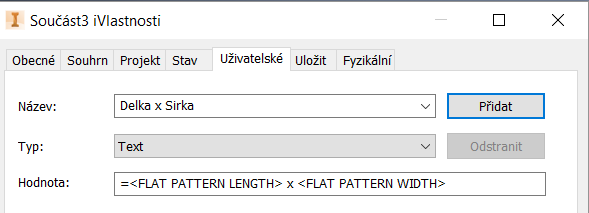

1. Přejděte tedy do iVlastností součásti. Aktivujte kartu Uživatelské.
2. Nadefinujte novou vlastnost pro délku a šířku rozvinu.

• Zadejte název: Délka x Šířka
• Zadejte typ: Text
• Zadejte Hodnotu =<FLAT PATTERN LENGTH> x <FLAT PATTERN WIDTH>
• Použijte tlačítko Přidat a zavřete dialog iVlastnosti.

Poznámka:

Položky můžete přidat i jako samostatné vlastnosti následujícím způsobem:

• Délka rozvinu: =<FLAT PATTERN LENGTH> cm
• Šířka rozvinu: = <FLAT PATTERN WIDTH> cm
• Plocha rozvinu: =<FLAT PATTERN AREA> cm^2

Vlastnosti si samozřejmě můžete uložit přímo do šablony pro vytváření plechových součástí, abyste je měli pro další součásti k dispozici.

Úprava kusovníku

1. V soubor výkresu vložte kusovník.
2. Dvojklikem jej editujte.

• Použijte první tlačítko výběr sloupce  .
• Použijte tlačítko Nová vlastnost.

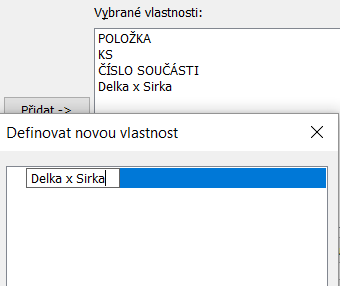

• V dialogu Definovat novou vlastnost <<Kliknutím zde přidáte novou vlastnost>>

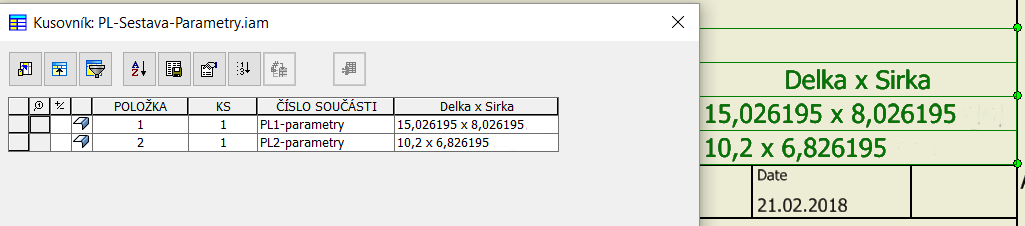

• Zadejte PŘESNĚ název vlastnosti jako v iVlastnostech součásti plechu. Automaticky se doplní do sloupce Vybrané vlastnosti (viz druhý obrázek), tím pádem i v samotném kusovníku (viz třetí obrázek).

Poznámka:

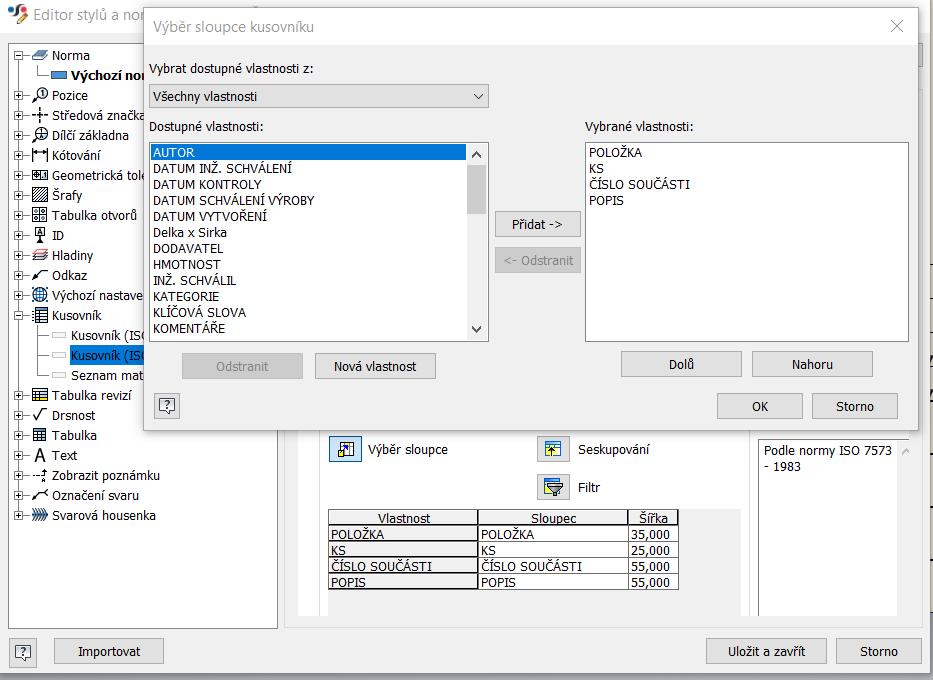

Pokud provedete nastavení pro kusovník ve stylech (Karta Správa → Styly a normy → Editor stylů), můžete tak nastavení uložit do vaše stylu pro další přímé použití v kusovníku. Pro uložení stylu je potřeba mít v projektu zpřístupněn zápis do knihoven stylů.
